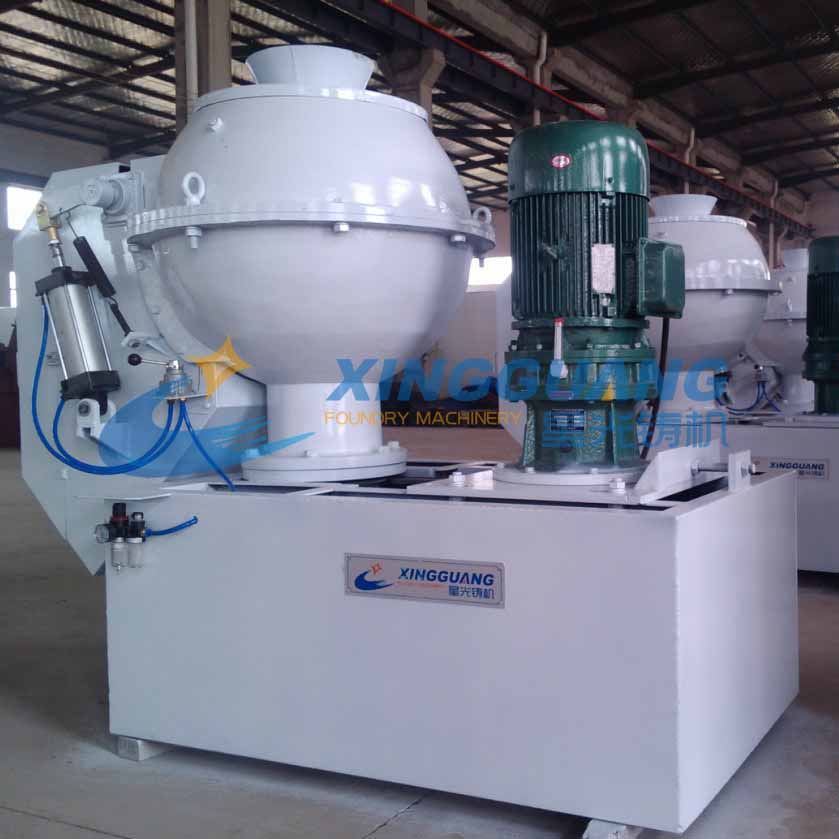

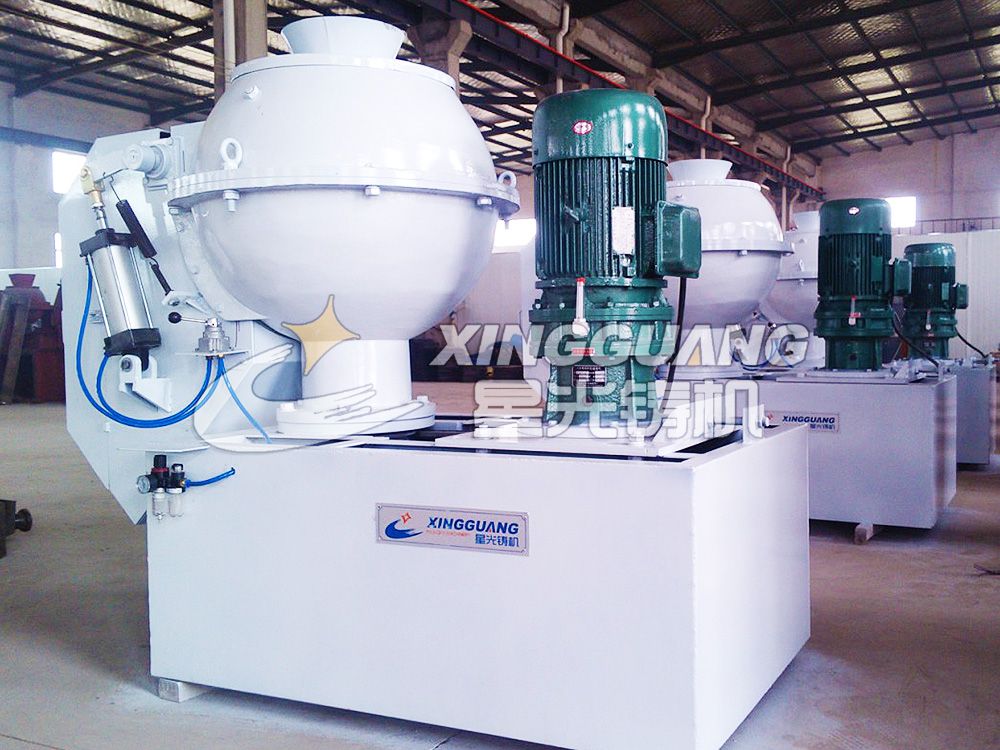

S206球型混砂机

应用范围:

本设备只用作混制自硬芯砂和型砂。可单独使用,也可与自硬砂设备一起组合自硬砂生产线。

S206球型混砂机结构特点:

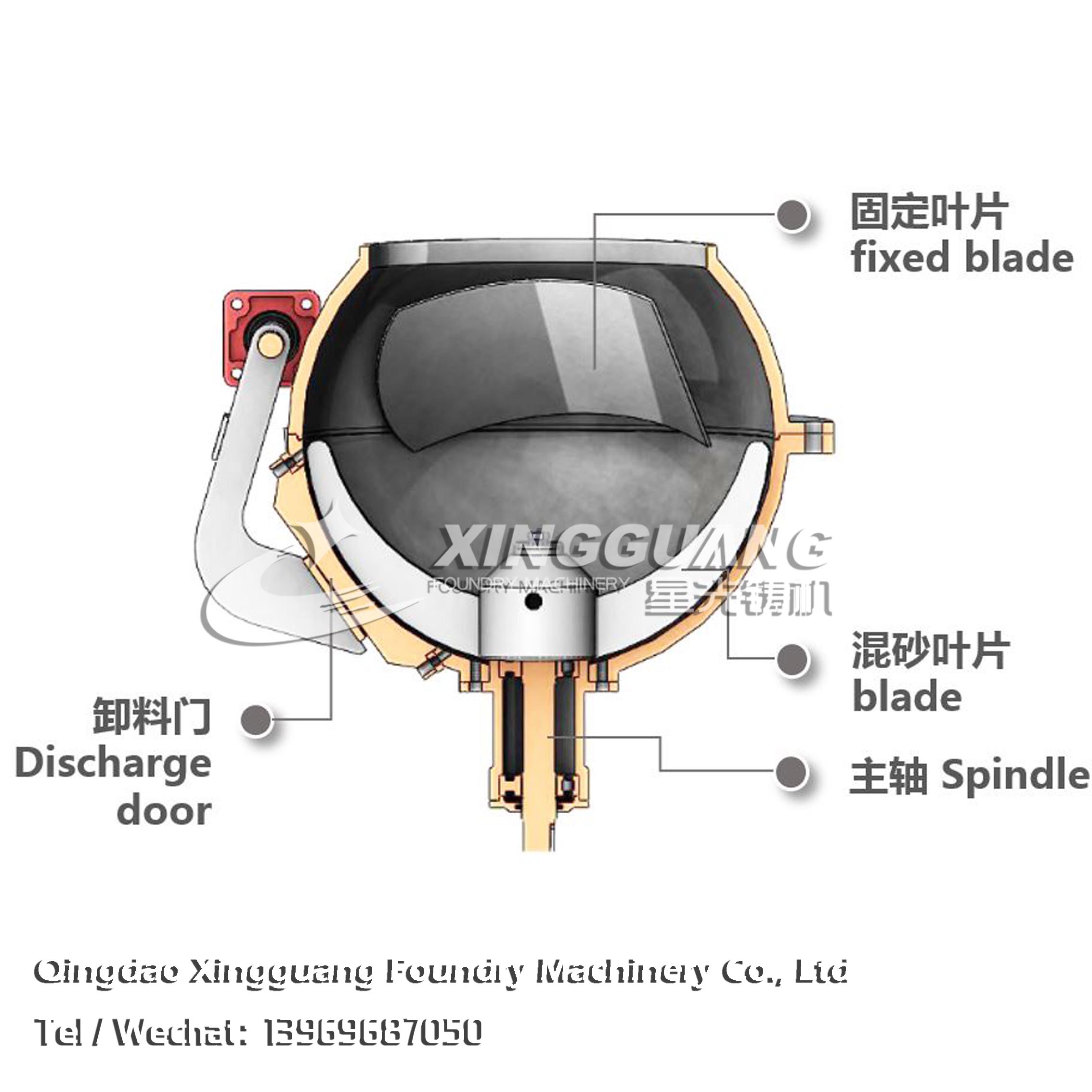

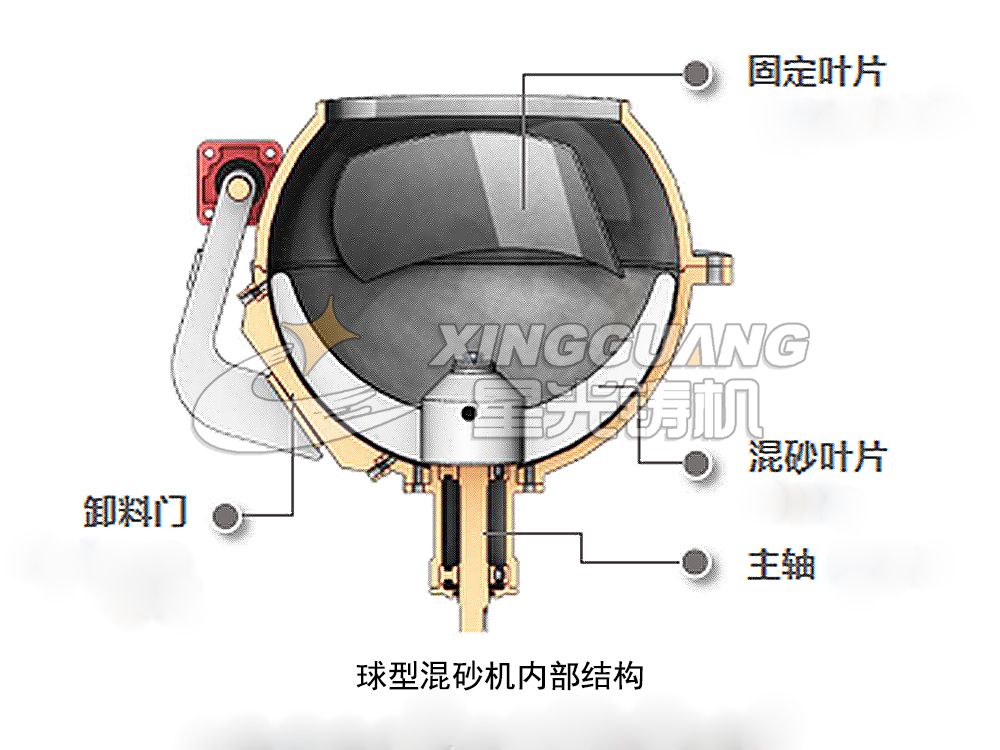

 S206混砂机是一种新型高效混砂机,其特点为混砂效率高,混砂周期短,因其混砂室设计为球体而得名,其工作机构由二个混砂叶片对称安装在十字头上,混砂时传动装置驱动主轴高速转动,带动两个具有特殊螺旋角的叶片转动,将砂以涡流运动翻起,上半球固定叶片再将砂反射下来,这样反复循环使砂与固化剂、树脂砂粘结剂快速拌匀,并有位于球体下方的出砂口放出型砂。

机盆采用球形一方面可以减少堆砂死角,有利于加速砂流的循环,另一方面在螺旋状叶片的作用下,利用砂子的惯性使砂流沿球面向上,然后在重力作用下翻滚下来,接着又被后一个叶片抛起。该混砂机主轴转速高,叶片对物料的抛掷扩散,对流磨擦和翻滚作用非常强烈,因此其混砂效率高。

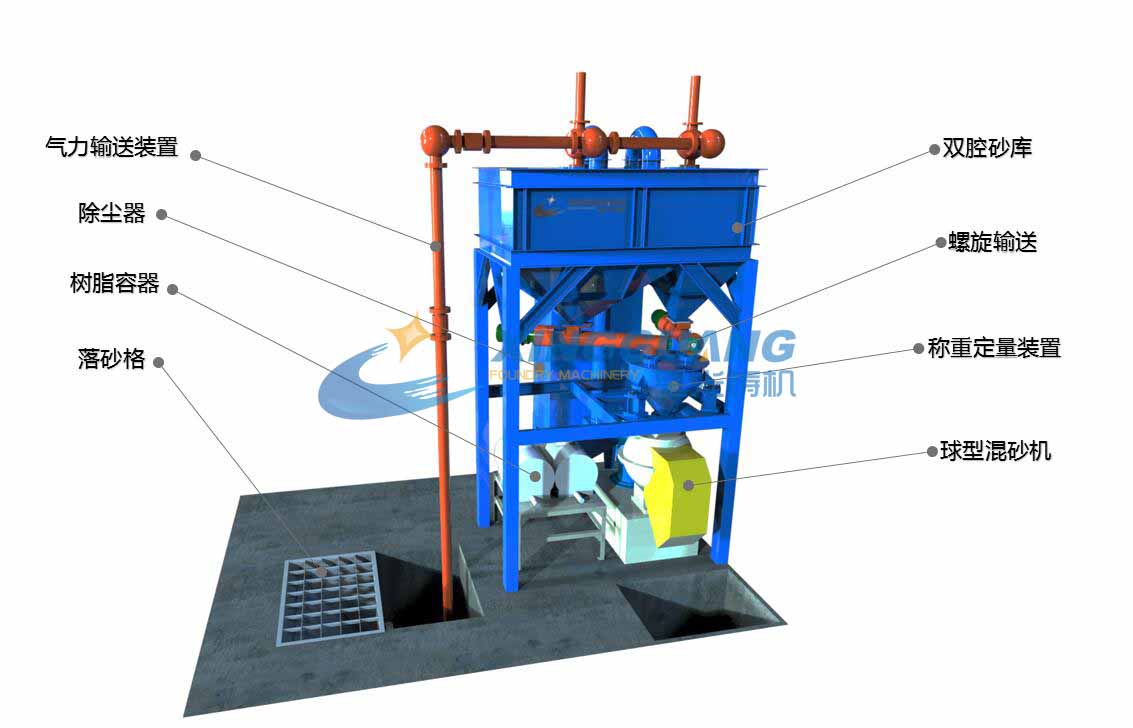

混砂系统案例图:

混砂系统
